Mono Block Bridge Rectifiers (Three Phase)
Device
Type
VRRM IF(AV) Ta/Tc VF IF IFSM IRRM I2t TVJ Rth(j-a) Outt-
line
(V) (A) (°C) (V) (A) (A) (A) A2s (°C) (°C/W)
M05TU10 400-1600 15 25 2. 30 180 5 160 150 3.0 IR-22
MD5TU15 400-1600 19 25 1.30 45 300 5 450 150 3.0 IR-22
MD6TU25 400-1800 31 45 2. 150 370 5 680 150 0.8 IR-23
MD6TU50 400-1600 60 35 2. 150 750 10 2800 150 0.51 IR-23
MD6TU60 400-1600 60 110 2. 150 750 10 2800 150 0.25 IR-23

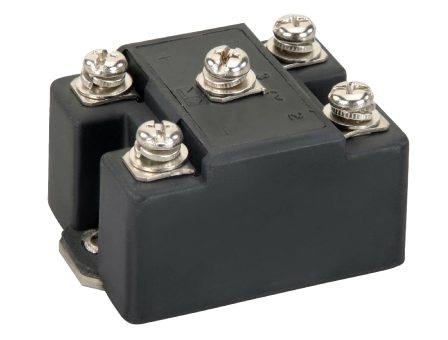

MD8TU60 400-1600 92 85 2. 150 1000 10 5000 125 0.21 IR-24
MD8TU100 400-1600 100 100 1. 150 1100 10 6600 125 0.19 IR-24
